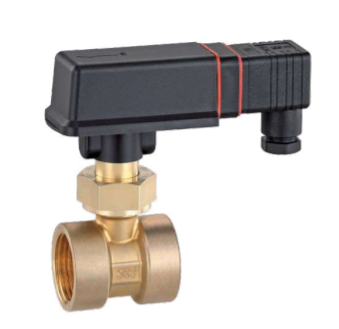

Реле потока представляет собой лопастную систему, в верхней части которой находится постоянный магнит. Над этим магнитом, за преде- лами потока жидкости, расположен геркон.
Второй магнит создает усилие для возврата лопасти в исходное положение. При воздействии измеряемого потока на лопасть, по- следняя отклоняется от своей оси. При этом изменяется положение магнита оносительно геркона и геркон приводится в действие. Как только поток прекращается, лопасть возвращается в исходное поло- жение и снова приводит в действие геркон. Усилие, необходимое для возвращения лопасти в исходное положение, обеспечивается здесь отталкиванием двух магнитов друг от друга.
Благодаря использованию силы магнитного поля вместо обычных пластинчатых пружин переключатель становится менее чувствитель- ным к скачкам давления, а его работа остается стабильной на протя- жении длительного времени.
